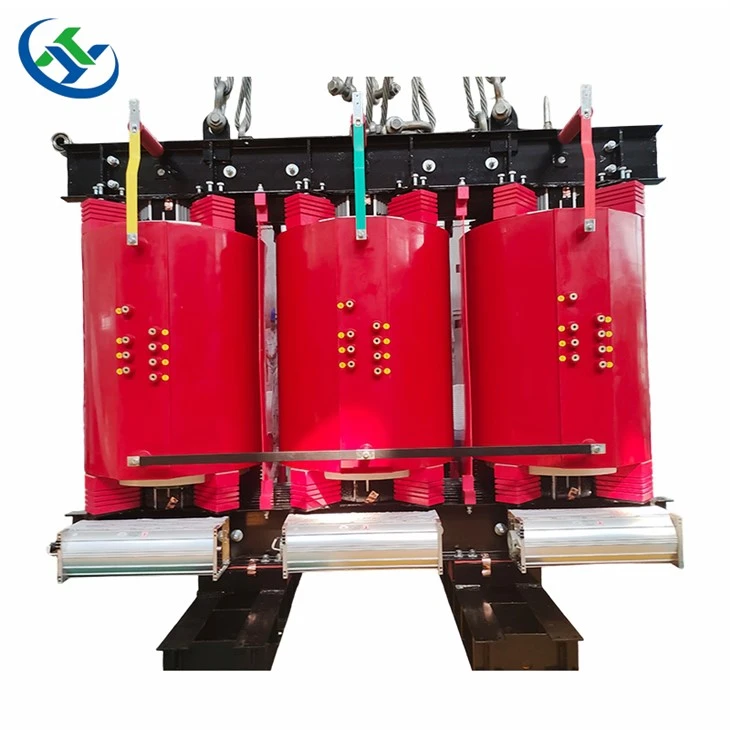

СЦ (Б) Епоксидна смола која је кастинг трансформатор сувог типа

Компанија Тианхонг производи СЦ (Б) епоксидну смолу Кастинг Трансформатор сувог типа са две изолационе резистене топлоте: Ф разред и Х разреда.

1. Високог напона намотавање:

Намотавање је усвојило сегментирану цилиндричну структуру, са диригентима од 100% кисеоника - бесплатна бакарна жица, а размаци између сегмената и слојева у потпуности су испуњени изолационим материјалима. Формиране завојнице се постављају у калуп за грејање и бацају се користећи посебно формулисану смолу у вакуумској комори. Овај процес вакуума ефикасно елиминише унутрашње гасове унутар намотаја, осигуравајући да трансформатор има ниске делимичне карактеристике пражњења. Због самог блиског коефицијента термичких експанзије проводника и смоле за ливење, термичка разлика на мрежи узрокована је променама оптерећења, значајно побољшати отпорност на навијање на пробијање. На крају, намотавање се учвршћује у стаклене влакна - попут структуре, дајући га одлично кратак - круг и отпорност на громобран.

2 Намотавање ниског напона:

Завојница ниског напона је рана помоћу бакрене фолије (или алуминијумска фолија), са изолацијом слоја и крајње изолације израђене од материјала за тканину од епоксидне смоле и канала за хлађење ваздуха смештена је у средини. Након намотавања, завојница се очвршћује на високим температурама према унапред одређеној кривини, осигуравајући да импрегнирана материјално буде чврсто обвезне фолијом, формирајући робусну целокупну структуру. Након тога, епоксидна смола се користи за крај заптивање завојнице за појачавање отпорности на влагу. Ова структурирана намотаја садржи велики Интер - претвори капацитет, уравнотежени АМП - дистрибуцију и униформну аксијалну температуру, која помаже у расипацији топлоте и побољшава се отпорност на топлоту - и громобрану, док такође излаже одличну динамичку стабилност у великом капацитету.

3. Вакуумски ливење

Намотавање је произведено у аутоматизованој вакуумској опреми, строго након унапред подешене кривуље за температуру очвршћивања током целог времена да би се осигурао квалитет ливења. Вертикални процес ливења помаже да се протерају унутрашње гасове глатко, смањујући остатке мехурића. Током процеса ливења, опрема прецизно контролише омјер компоненти смола у реалном времену и постиже уједначено мешање смоле и учвршћивача кроз статичку технологију мешања, док континуирано регулише вакуумски ниво ливења, у основи елиминирајући потенцијалне недостатке. Овај поступак значајно повећава механичку чврстоћу и укупну густину намотаја, нудећи вишу механичку отпорност и одлично кратак отпор у поређењу са традиционалним импрегнираним производима, чиме се обезбеђује стабилан рад трансформатора под оштрим радним условима.

4. Основна структура

Језгра користи висока - квалитета прехлада - ваљана силиконским челичним листовима као сировинама, изабраним из баову групом или је увезено високо - прехлада челичних фриза - ваљане електричне челичне траке, и прецизно се обрађује коришћењем напредним аутоматским линијама за аутоматско сечење и минимално постављање на силицијумченим листовима. Основна структура садржи 45 степени све - нагнутог зглоба са седам - поцетка, користећи постављене ламинације и не - ламинирану јарку технологију, ефикасно смањујући не - губитке и не - струју. Површина језгра се третира са високим везивањем - температуром да би се повећала укупна структурна чврстоћа и била је подвргнута влаги - доказ и анти- корозијским третманима, што резултира одличним перформансама са одличним перформансама са ниским губитком и ниском буком.

5. кућиште

СЦ (Б) Епоксидна смола Кастинг Трансформ Трансформер Цлосед је кључна заштитна компонента која обезбеђује сигурну и стабилну рад опреме, пружајући и структурну подршку и изолацију животне средине. Његов ниво заштите мора бити прецизно изабрано на основу стварних сценарија употребе: сувом, прашином - слободним затвореним окружењима (као што су дистрибутивне собе и контролни ормарићи), који се користи иП20 нивоа заштите од стране иП20-а са пречником од стране чврстих иностраних или једнаких 12,5 мм и спречавају случајни ефекат од 12,5 мм и спречавају случајни ефекат на дијеловима и спречавају се случајне наведеће од 12,5 мм и спречавају случајни ефекат од 12,5 мм и спречавају случајно и стављајући случајни начин на дијеловима и спречавају случајни ефекат на дијеловима и спречавају се случајност на дијеловима и спречавају случајни начин рада са пречником и стављајући случајни начин на дијеловима и спречавајући случајни ефекат на дијеловима и спречавају се случајност на дијеловима на основу живих топлотних података. Ако постоји ризик од минималне вертикалне воде у области инсталације (попут дистрибутивних подручја у близини прозора), тада треба да буде одабрано кућиште заштите иП21, што додаје заштиту од вертикалне воде на основу ИП20, помажући у спречавању кондензације или прскање, узрокујући проузроке и испружене потребе за вентилацијом и испрућим спомињем.

For indoor installations, it is recommended to place resin-filled distribution transformers within an electrical room or a metal enclosure, paying attention to the protective terminal connections and live parts on the winding surfaces, avoiding direct sunlight, and taking waterproof measures. Трансформатори се могу упарити са унутрашњим или на отвореним кућиштима различитих нивоа заштите (који се обично користе су ИП20 и ИП21) и могу се инсталирати независно или комбиновати са високим и ниским- напонским прекидачем. Ако локација инсталације има лошу вентилацију, потребно је додати додатни вентилатори или друге принудне вентилационе мере. Ако се користи у спољним окружењима, требало би да буду изабране кућишта са ИП23 или већим нивоима заштите.

Материјали за затварање обично користе хладноћу - ваљани челична плоча са превлаком за распршивање, третирају се електростатичким прашкастим премазом, пружајући добру отпорност на корозију и отпорност на корозију, испуњавање естетских и заштитних потреба различитих индустријских окружења током дуготрајности структурне стабилности. - израз.

6. Праћење температуре

Свака сипања - дистрибутивни трансформатор типа опремљен је индикатором температуре, са три сензори за температуру уграђене у ниским ветролама - напоном. ПТ100 сензори се користе за откривање највише температуре на навијавању. Индикатор температуре може да издрже аларме и искључи сигнале да заштите трансформатор. Посебни модели индикатора температуре (РС485, 4-20МА) могу се дати у складу са захтевима купаца.

7. Тестирање и инспекција

Сви производи пролазе строги тестирање, а сви показатељи у потпуности сусрећу релевантне стандарде и специфичне потребе купаца. Обим тестирања укључује делимично пражњење, муњени импулс издржљиво, ниво буке, пораст температуре и остали кључни инспекцијски предмети.

1. Смањено делимично пражњење

Делимично пражњење (ПД) је важан показатељ који утиче на животни век сувог - типа трансформатора. Прекомерно делимично пражњење може значајно скратити живот трансформатора. Појава делимичног пражњења углавном је последица високе локалне снаге електричне поља (на пример, када електрична снага на терену унутар балона прелази у поље пражњења ваздуха). Бубблес је важан услов за покретање ПД-а, али не и неопходан.

Коришћењем аутоматизације Вакуумска опрема за ливење са најбољих домаћих брендова, вакуум током процеса ливења строго је контролисан у року од 50па. У комбинацији са процесом ливења и очвршћивања коју пружа произвођач опреме и година производног искуства, делимично оснивање напона производа достиже 8кВ / мм (игла - структура плоча, 50Хз, 90 степени), са делимичним пражњењем, са делимичним пражњењем, са делимичним пражњењем увек се држи испод 5ПЦ. Поред тога, завојнице сувог типа - типа су рањене у константној температурној и влажности ваздушне средине, са једноставном и поузданом контролом процеса. Поштовањем напредних структура без делимичног дизајна пражњења, ПД се може ефикасно контролисати унутар 5пц (за 10кВ класу). Ова завојница не представља ризик од пуцања током рада, његове делимичне перформансе пражњења остаје стабилна без значајног повећања, чиме је постизање разумне дистрибуције електричног поља у дизајну производа, што резултира изузетно ниским или чак нултим делимичним пражњењем.

2 Јаки капацитет преоптерећења

Након инсталирања навијача хлађења, капацитет преоптерећења смола - бацања може се повећати за 40%, а одговарајућим повећањем напона импеданције и губитком оптерећења. Овај дизајн омогућава трансформатору да издржи веће оптерећења у кратком временском периоду погодан за врхунску потражњу електричне енергије и сличне услове. Све док температура завојница не пређе максимално дозвољену границу свог изолационог материјала током периода преоптерећења (ова температура зависи од почетног оптерећења и температуре околине), тако кратак - израз преоптерећење неће утицати на изолационе перформансе и структурни интегритет трансформатора. Овај механизам значајно повећава оперативну флексибилност и поузданост опреме, што га чини погодним за апликације са великим флуктуацијама оптерећења.

3. Сигурност о пожарима

Смола - трансформатори сувог типа направљени су од пламена - ретарданта и самих- материјала за гашење, без употребе додатних адитива попут АЛ2О3 који може утицати на механичку стабилност инкапсулације. Овај дизајн спречава експлозију или континуирано паљење у случају унутрашњих аркантних или спољних пожара, а себство - гашење исеривање извора паљења, а је сертификовано вишеструким међународним агенцијама за заштиту од пожара, чинећи га високим захтјевима за заштиту од високих пожара. Вишеструки тестови су показали да су остаци сагоревања безбрижни.

У погледу пламена - ретардантна перформанса, индекс кисеоника је кључна метрика за процену пламена - успоставе трансформатора, са већим вредностима које указују на јачих перформанси за гашење -. Подаци о тестирању показују да је кисеоник индекс епоксидне смоле ојачани епоксикала стаклених влакана, док је испуњена епоксидна резоване производе достигла 32, знатно већа од НОМЕКС-а папира на суво типова (индекс кисеоника само 20.8), што указује на то да процес епоксикане листове смоле у ​​фактурирању.

4. јак кратак - отпорност на кругу

Епоксидна смола капсулирала трансформатори сувог типа показују изузетно кратак - отпор круга због јединствене структуре завојнице и материјалног процеса. Лов- напонски завојнице користе намотавање бакра, изоловане ДМД материјалима пре - импрегниране епоксидном смолом између слојева. Високо - наморнице су директно рањени преко ниског завојнице - и постижу чврсту изолацију путем наизменичног намотавања са дугом стакленим прахним прахом натопљеним у епоксидној смоли. Ова структура остварује одличну амперу - тунел равнотежу и ефективно сузбија бочно цурење магнетни ток; Чак и када регулација напона узрокује ампере неравнотежу, ниско "ФОИЛ ФОИЛ ФОВЕР аутоматски може да прилагоди тренутну дистрибуцију, у великој мери смањење аксијалне механичке силе током кратког споја. Завојнице високог и ниског напона рањени су у блиској комбинацији, омогућавајући поуздани отпор на кратко - ротационе силе и аксијално расељавање кроз смањење смола и структурално трење. Читава завојница подвргава се ротацијском сушењу и сегментираном очвршћивању, што резултира интегралном структуром за ниско време - и високи - чврстоћност - влакнасто ојачано. Крајња затезна чврстоћа високог:- напона завојнице досеже до 700Н / мм², далеко надељене обичне челичне и епоксидне трансформаторе, обезбеђујући интегритет структуре завојнице под било којим озбиљним условима - и гарантују дуго -.

5. ниска бука

Континуирано фокусирањем на истраживање и оптимизацију СЦ (Б) ЕПОКСИ СРАДА ТРАНСФОРМАТОРИ СУВНОСТИ ТРАНСРОНСКЕ ТРАНСРОНСКЕ, СТАЊСКА ПОБОЉШАЊА РАЗДОБНИЦА И РАДОВНОГ ЕКСПЕРИМЕНТАЛНИХ ВРЕДНИКА, ОПЕНА ШУМА СВОЈИМ ТРАНСФОРМАТОРА је значајно смањена. Тренутно је шум производа СЦБ серије смањен за 3 до 5 дБ (а) у поређењу са конвенционалним моделима; За епоксидну смолу транссулирани трансформатори сувог типа капацитета 2500 кВА и ниже, њихов шум се може стабилно контролисати у року од 52 дБ (а).

ИЕЦ60076-1, ИЕЦ60076-2, ИЕЦ60076-3, ИЕЦ60076-5, ИЕЦ60076-11 и други стандарди

• Модел производа: СЦБ12-НКС3, СЦБ14-НКС2, СЦБ18-НКС1
• Оцењени капацитет: 30-25000кВА;
• Ниво напона: 0,5-35кв;
• Фреквенција: 50Хз или 60Хз;
• Класа изолације: Ф или Х;
• Начин хлађења: АН / АФ;
• Цоннецтион Гроуп: ДИН11, ИИН0
• Ниво заштите: ИП00, ИП20, ИП21, ИП30 или по корисничким захтевима;

• Надморска висина: мање или једнако 1000м;
• Температура животне средине:
• МаксимумТемпература: 40 степени
• Минимална температура: -5 степен (унутрашњи)
• Максимална месечна просечна температура: 30 степени
• Услови коришћења: Затворени
• Релативна влага: мања или једнака 93%

Постројења, подстанице, индустријска и рударска предузећа, станице за дистрибуцију корисника и остали дистрибутивни системи на 35кВ и испод.
